Механизм для проветривания теплиц своими руками

Автоматическое проветривание теплицы: реализация механизма своими руками

Конструкция всех теплиц практически одна и та же: под воздействием солнечных лучей воздух внутри прогревается, что способствует быстрому росту теплолюбивых растений.

Благодаря теплицам растения могут легко пережить температурные перепады, как днем, так и ночью.

Но помимо тепла всем тепличным растениям требуется ежедневное проветривание. Если дачник живет на своей даче весь сезон, то для него не является сложной задачей каждый день проветривать свои теплицы, но для тех, кто посещает свой участок непостоянно, это может оказаться большой проблемой.

Рассмотрим несколько самых эффективных способов реализации автоматического проветривания теплиц своими руками, а также разберемся в том, почему так необходима вентиляция теплиц?

Зачем необходимо проветривать теплицу?

Мечтой любого дачника является «умная» теплица, оснащенная автоматической системой проветривания.

Тепличные растения отличаются своей чрезмерной восприимчивостью к перегреву, который может замедлить рост растений или вообще погубить их.

Кроме всего этого различные губительные для тепличных растений микроорганизмы и грибки будут быстро размножаться в непроветриваемом помещении в горячем застоявшемся воздухе.

Поэтому организовать проветривание в теплице, с целью создания комфортной среды обитания для растений, необходимо обязательно!

Виды автоматической вентиляции

Все современные устройства, предназначенные для создания системы автоматического проветривания теплиц, разделяют на несколько категорий:

  • независимые (автономные) механизмы;
  • автоматизированные энергозависимые системы.

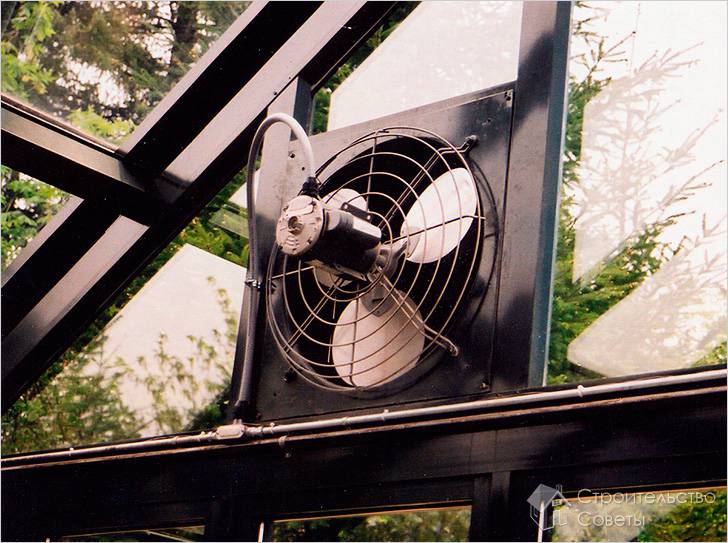

В своем большинстве энергозависимые системы питаются от электричества, но могут получать питание и от солнечных батарей или прочих источников энергии.

Основной элемент такой системы – термореле с заданными параметрами. С его помощью происходит автоматическое включение вентиляторов, работающих на выдувание отработанного воздуха наружу и подачу свежего внутрь теплицы.

Преимущества энергозависимой системы вентиляции:

  • высокая мощность системы позволяет использовать ее в теплицах практически любой площади;
  • благодаря специальным датчикам проветривание теплиц осуществляется в самое оптимальное для этого время;
  • такая система весьма компакта и высокотехнологична.

Тепло, как и свежий воздух, очень важны для качественного выращивания рассады и овощей. Узнайте, как сделать отопление в теплице своими руками.

Недостатки энергозависимых вентиляционных систем:

  • возможный сбой в электросети может стать причиной гибели растений, поэтому возникает необходимость в установке дополнительного (резервного) источника энергии;
  • выход из строя составных частей системы в большинстве случаев требует «блокового» ремонта;
  • такая система требует денежных затрат на электропитание.

Помимо энергозависимых систем принудительной вентиляции теплиц существуют более упрощенные автономные версии, для работы которых не нужен источник питания.

Автоматизированная система проветривания теплиц считается наилучшим вариантом для тех, кто посещает дачу периодически.

Современные устройства данного типа позволяют создать благоприятный микроклимат для растений даже тогда, когда вас нет на даче.

Создаем систему вентиляции собственными руками

Автоматическое проветривание теплицы своими руками возможно реализовать на основе:

  • пневматического привода;
  • гидравлического цилиндра;
  • металлических пластин.

На видео использование термопривода для автоматического проветривания теплицы.

Применение гидравлического цилиндра

Принцип работы такого устройства базируется на расширении жидкости под действием теплых солнечных лучей.

Когда температура увеличивается, воздух вытесняет жидкость из одной емкости в другую (в меньшую). Из-за увеличения веса меньшей емкости фрамуга открывается.

При снижении температуры жидкость втягивается обратно в сосуд, внешняя емкость становится легче, что влечет закрытие фрамуги.

Преимуществом такой системы является ее абсолютная автономность, высокая долговечность и надежность. Для работы системы не нужно электричество.

Среди недостатков можно выделить то, что если температура воздуха резко снижается, то форточки просто не успевают закрыться. Также невозможно использовать данную систему при боковых фрамугах.

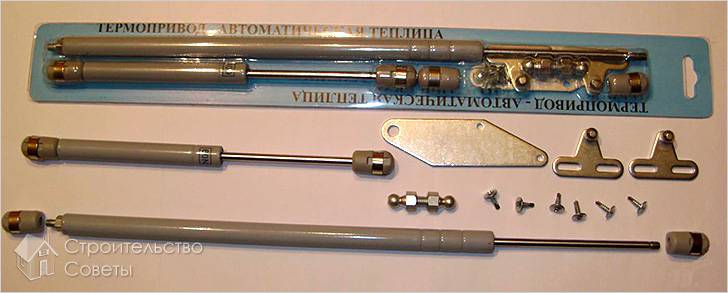

Современный рынок гидроцилиндров представлен широким ассортиментом устройств, но принцип работы у всех одинаковый.

Заполненный жидкостью (парафином, маслом) цилиндр имеет на одном своем конце выдвигающийся шток. При расширении масла от высокой температуры внутри теплицы шток вытесняется и толкает форточку.

Чем выше температура в теплице, тем сильнее расширяется масло и тем больше выдвигается шток, шире открывая форточку. При понижении температуры масла в цилиндре форточка закрывается.

На видео один из возможных для реализации своими руками вариантов автоматического проветривания теплицы.

Проветривание с помощью пневмопривода

Основой работы такой системы является энергия расширения нагретого воздуха. Для того чтобы изготовить пневматический привод для системы автоматического проветривания теплиц потребуется подготовить:

  • поршень со штоком из пенопласта;
  • соединительный шланг из резины;
  • старая металлическая канистра или любая другая емкость для воздуха;
  • цилиндр диаметром 20 см с припаянным дном;
  • шарик из пластизоли;
  • шкив;
  • шнур (потребуется для тетивы);
  • коромысло.

Пневматическая установка, применяемая для создания системы проветривания теплиц, работает по такому принципу: в находящийся в канистре воздух нагревается под действием солнечных лучей.

Читать еще:  Как развести медный купорос для обработки деревьев

Это вызывает надувание шарика, который поднимает поршень со штоком и тот, воздействуя на коромысло, вызывает натягивание тетивы. Таким образом, форточка распахивается. Обратный процесс закрытия форточки происходит в результате сжатия жидкости из-за снижения температуры.

На фото проветривание теплицы сделанное на основе пневмопривода своими руками

Использование биметаллических пластин

Конструктивно эта система выполняется из металлических пластин, которые обладают разным коэффициентом расширения. Когда пластина нагревается, то она увеличивается в размере и сильно изгибается, что способствует открытию форточки. Обратный процесс происходит при охлаждении пластины.

Для того чтобы изготовить подобное устройство для автоматического проветривания теплиц понадобятся металлические полосы и строганная доска (дюймовая).

Внизу теплицы необходимо прикрепить обе детали, а между металлической пластиной и достой (немного ниже, чем на ½ длины пластины) вставьте брусок и все туго скрепите. Форточки соединяются с металлической полосой с помощью шарниров (болтиков, вставленных в трубку).

Преимущество биметаллических пластин: простота изготовления и дешевизна.

Основной недостаток: небольшая мощность системы, открыть большую форточку таким методом будет невозможно.

Принцип действия биметаллической пластины.

В сухом остатке

С целью поддержания благоприятного микроклимата для тепличных растений необходимо обеспечить проветривание теплиц (лучше автоматическое). Системой вентиляции могут быть как форточки в крыше и стенах конструкций, так и целые фрамуги, открывающиеся в автоматическом режиме.

Для небольших парников, оранжерей и тепличек достаточно и простой вентиляционной системы (состоящей из нескольких форточек, расположенных на разном уровне, и распахнутых дверей).

Такая система будет идеальной для узких и длинных теплиц, в которых затруднена циркуляция воздуха.

Лучше всего установить в теплице сложную систему вентиляции со специальными датчиками температуры и влажности воздуха.

Но для маленького приусадебного участка можно сконструировать систему автоматического проветривания теплицы своими руками с простыми, но надежными механизмами.

Автоматическое проветривание теплиц своими руками

Содержание статьи

  • 1 Разновидности систем
  • 2 Самодельные устройства
  • 3 Принцип действия и регулировка системы
  • 4 Видео

Растения в теплице надежно защищены от холода и перепадов температуры, система полива обеспечивает необходимый для роста уровень влажности. Но эти показатели необходимо постоянно контролировать, чтобы не допустить перегрева, в теплицах устанавливаются открывающиеся окна для проветривания. Второй важной причиной проветривания является необходимость создания движения воздуха. Это позволяет опылять растения в период цветения. При постоянном проживании на участке, где установлена теплица, можно ежедневно открывать форточки, но при периодическом посещении хозяйства потребуется установить специальную систему. Автоматическое проветривание теплиц своими руками из подручных материалов станет практичным и недорогим вариантом.

Разновидности систем

Основное разделение систем вентиляции происходит на две категории:

  • автономные механизмы;
  • энергозависимые системы.

В основу функционирования устройств в обеих группах положено действие термопривода. Для энергозависимой системы необходимо наличие источника питания, им может стать электрический ток или солнечная батарея. Работу устройства контролирует термореле с заданным параметром температуры, являющейся оптимальной для растений. При срабатывании датчика, соединенного в цепь с вентилятором, включается мотор, и лопасти механизма нагнетают свежий воздух и удаляют отработанный. Принудительная вентиляция эффективна и удобна, она имеет высокую мощность и используется для больших площадей.

Технологичная система не лишена недостатков:

  • высокая стоимость устройства, требующего герметичности и электроники;
  • отключение при отсутствии электричества.

Автономные механизмы делятся на три группы: пневматические, гидравлические и биметаллические. При устройстве системы термопривод использует способность веществ расширяться при нагревании.

Биметаллическое устройство изготавливается из двух полос металлов с разным коэффициентом расширения. Они скрепляются между собой по всей длине. При нагревании одна полоса становится длиннее и изгибается. Большой размер пластины обеспечивает значительное усилие. Соединив конец биметаллического устройства через коромысло с фрамугой, получим недорогой автономный механизм. После остывания пластина вернется в исходное положение и закроет форточку.

Гидравлическое устройство для проветривания действует благодаря расширению жидкости в цилиндре, при увеличении объема она выталкивает поршень, соединенный с фрамугой, и происходит открывание. При охлаждении жидкости происходит втягивание поршня и фрамуга закрывается. Инертность – главный недостаток системы, жидкость медленно изменяет температуру и объем, поэтому несвоевременно реагирует на похолодание. Ее стоит монтировать для форточек наверху теплицы – из них выходит горячий воздух, а холодный не попадает в количестве, способном повредить растения.

Пневматический привод действует по аналогии с гидравлическим механизмом, только здесь используется воздух. Использование этих систем имеет свои особенности:

  1. Гидравлический цилиндр не должен находиться под воздействием солнечных лучей, иначе он сработает не от внутренней температуры в теплице, а от солнечного нагрева.
  2. Производитель устанавливает ограничения по ширине открывания форточек и их весу.
Читать еще:  Как вырастить крыжовник на даче

Самодельные устройства

Настоящего экономического эффекта можно добиться при установке самодельного механизма, если вы не хотите тратить деньги на готовое устройство, соберите его из подручных материалов. Простейшей является система сообщающихся сосудов. Для ее устройства понадобится:

  • Две пластиковые емкости разных размеров, одна объемом 5–6 литров, вторая – 1,5–2.
  • Соединительный шланг, длина которого составляет расстояние от большой емкости до фрамуги со свободным провисанием.
  • Металлический штуцер по диаметру шланга.
  • Герметик.

Объем емкостей необходимо подобрать исходя из веса форточки. Для открывания легкой фрамуги подойдут пластиковые бутылки на 5 и 1,5 литра. Подойдет тонкий резиновый шланг или пластиковая трубка от капельницы. Большая емкость станет расширительным баком, в нее на треть объема нужно налить воды и плотно закрыть крышкой. В крышке вырезается отверстие, в него вставляется штуцер, на который надевается конец шланга.

В меньшую тару также налейте небольшое количество воды и закройте крышкой, в отверстие которой вставите второй конец шланга. При переворачивании бутылки вниз пробкой, вода должна покрывать вставленный конец шланга. После обработки герметиком сообщающиеся сосуды готовы к установке. Расширительный бак устанавливается под крышей теплицы, недалеко от фрамуги. Меньшую бутылку, являющуюся грузом, прикрепляют к верхней части форточки. Устройство открывания окна должно предусматривать вращение рамы по горизонтальной оси.

Принцип действия и регулировка системы

При повышении температуры в расширительном баке, стоящем в самой высокой точке, увеличивается объем воздуха и выталкивает часть жидкости. Вода по соединительному шлангу перетекает в меньшую емкость и увеличивает ее вес. Под тяжестью бутылки рама опускается вниз. После остывания бак сжимается и засасывает жидкость обратно. Легкая бутылка не удерживает окно, и оно закрывается. Для облегчения процесса закрывания на нижнюю часть рамы крепится противовес, например, деревянный брусок. Чтобы ограничить величину открывания фрамуги, устанавливают фиксаторы.

Такая система проветривания регулируется несколькими способами:

  1. Местом установки расширительного бака, его расположение выбирают с учетом интенсивности нагрева в разных частях теплицы.
  2. Количеством малых емкостей или установкой дополнительного груза, ускоряющего открывание.
  3. Ширину распахивания регулируют креплением груза в нижней части окна.

Можно несколько изменить конструкцию устройства и закрепить меньшую емкость не на раме, а на шнуре, перекинутом через блок. Второй конец шнура крепится к нижней части форточки. Бутылка в этом случае будет не опускать раму, а поднимать. Добавив груз на верхнюю часть фрамуги, можно получить устройство высокой мощности, позволяющее открывать для проветривания тяжелое окно.

Аналогичная система изготавливается с использованием стеклянных банок, но применение надежного пластика вместо хрупкого стекла оправдано, можно не беспокоиться о его сохранности. При необходимости экспериментируют с размером и материалом емкостей, так в качестве расширительного бака использует металлическую канистру, а емкостью-грузом служит бутылка на 5 литров.

Это простое устройство прослужит несколько лет, оно надежно и не требует финансовых затрат. Единственное условие – необходимо периодически доливать в систему испарившуюся воду.

Видео

В этом видео продемонстрировано, как работает регулятор температуры в теплице из пластиковых бутылок:

Посмотрите отчет о результате годовых испытаний нескольких термоприводов:

Как сделать автоматическое проветривание теплицы своими руками

Изрядная часть территории России находится в зоне рискованного земледелия, поэтому для получения урожая на приусадебных участках, дачники выращивают овощи в теплицах и парниках. Недостаток этого метода заключается в том, что в закрытом застекленном помещении под воздействием солнечных лучей температура и влажность воздуха избыточно высоки, что приводит к болезням растений и снижению урожая.

Оставлять теплицу открытой тоже нельзя, т.к. ночное понижение температуры негативно влияет на жизнедеятельность культурных растений. Те, кто постоянно живет на участке, дважды в сутки открывают и закрывают двери парника. Дачники, посещающие загородные владения в выходные, могут соорудить автоматическое проветривание теплицы своими руками.

Автоматическое проветривание теплицы своими руками

Вне зависимости от конструкции парника и принципов работы механизма открывания, его задача состоит в поднятии створки утром и ее закрытия вечером. По принципам работы термопривода, системы автоматического проветривания подразделяются на:

  • электрические;
  • пневматические;
  • гидравлические;
  • биметаллические.

Выбор механизма зависит от веса и размера открываемых форточек. Для легких теплиц из поликарбоната ограничения по механизму открывания нет, для более тяжелых стеклянных створок лучше использовать энергозависимые приводы с высокой мощностью.

В готовых теплицах используется боковое проветривание через штатные дверцы, но если вы заказываете новый парник, то выбирайте заранее, где установить форточки для проветривания, Оптимальный вариант разместить фрамуги как можно ближе к потолку, именно там собирается теплый влажный воздух.

Читать еще:  Дерен посадка и уход в открытом грунте

Энергозависимые системы проветривания работают от электросети. Помимо высокой мощности они имеют возможность программирования. Независимые приводы просты в эксплуатации, для их работы не нужно электричество, их можно изготовить самостоятельно.

Варианты самодельных гидравлических приводов

Наиболее надежными являются устройства, изготовленные из готовых пневматических механизмов, их можно найти в стульях с лифтовым механизмом или использовать автомобильные гидроцилиндры. Не обязательно покупать новые, для вентиляции парника подойдут бывшие в употреблении изделия.

Используем офисный стул

Если вы имеете доступ к отслужившей офисной мебели, разберите стул. Вам нужен подъемный механизм компьютерного кресла. Порядок работ:

  • сдерните пластмассовый шток, обеспечив доступ к штырю клапана;
  • зажмите тисками 8 миллиметровый металлический стержень;
  • наденьте гидравлический цилиндр, стравите воздух;
  • срежьте цилиндр вместе с конусом;
  • выдавите шток.

Не допускайте повреждения гладкой поверхности, сохраните в целости резинку манжеты.

  • зажмите шток в тисках через несколько слоев ткани;
  • нарежьте резьбу М8;
  • верните внутреннюю гильзу с сохранением поршня;
  • протрите бензином все резинки.

Поместите шток внутрь гильзы, вытащите его конец, не повредив сальник. Накрутите гайку, которая удержит шток от проваливания внутрь цилиндра. Вставьте в гнездо клапана алюминиевый поршень и приварите на ранее срезанную часть цилиндра кусок трубы так, чтобы резьба была свободной. Прикрутите гайку к резьбе на штоке, вкрутите вилку для соединения механизма с рычагом, управляющим форточкой. После удаления воздуха, залейте в систему масло, подойдет самое дешевое, можно использовать отработку.

Установите собранное устройство автоматического открывания в верхней части парника. При повышении температуры внутри теплицы, расширяющееся масло будет воздействовать на шток, который откроет створку рамы. При снижении температуры объем масла уменьшится, и под тяжестью створки шток вернется на свое место.

По аналогичной схеме можно собрать масляный термопривод из амортизатора или гидроцилиндра автомобиля. Эти варианты подойдут для достаточно больших парников.

Автомат для проветривания небольших теплиц из поликарбоната или пленки можно соорудить из подручных материалов.

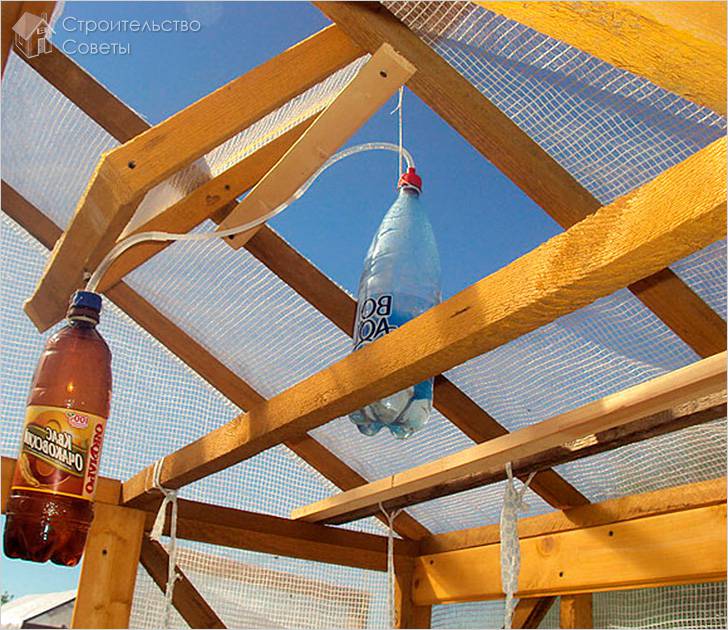

Из пластиковых бутылок

Необходимо приготовить следующие материалы:

  • доска;
  • бутыль 5 литров;
  • бутыль 1 литр;
  • черная ПЭ пленка;
  • 1 метр тонкой трубки ПВХ;
  • два патрубка;
  • термопаста.

Необходимо вымыть и высушить большую бутылку, проделать в ее донышке отверстие. Вкрутите один патрубок в большую, второй в малую бутыль. Соедините обе емкости трубкой, обработайте герметиком места входов трубки. Обе бутылки должны быть абсолютно герметичны, иначе разогретый воздух будет уходить в атмосферу.

Обернутую пленкой 5-ти литровую бутыль закрепите под потолком, а литровую укрепите у форточки. Прикрепите доску к фрамуге так, чтобы ее свободный конец смял литровую бутыль. При нагревании большой бутыли теплый воздух по принципу сообщающихся сосудов будет поступать в малую. Расправившись, она приподнимет доску, что приведет к открытию форточки. Вечером произойдет обратный процесс. Остывший воздух занимает меньший объем, упавшее давление в малой бутыли позволит доске опуститься и форточка закроется.

Из стеклянных банок

Еще один вариант гидравлической системы можно изготовить из подручных средств с минимальными затратами.

  • Важное условие: форточка в теплице должна быть вращающейся.
  • Вам понадобится:
  • стеклянная банка емкостью 3 литра:
  • стеклянная банка 800 г;
  • отрезок металлической трубки диаметром 5-7 мм и 0,3 метра длиной;
  • 1 метр трубки ПВХ от капельниц;
  • жесткая проволока;
  • герметик;
  • крышка ПЭ к маленькой банке;
  • закатывающаяся крышка к 3-х литровой банке;
  • герметик.

Для изготовления противовеса используйте брусок или любой предмет, подходящий по весу. Подбирать его придется опытным путем в зависимости от размера и массы фрамуги.

  • налейте 0,8 литра воды в 3-х литровую банку;
  • закатайте крышкой;
  • сделайте отверстие под металлическую трубу;
  • вставьте, оставив до дна пару миллиметров;
  • загерметизируйте вход трубы;
  • натяните ПВХ трубку на металлическую;
  • вставьте ее второй конец в ПЭ крышку, посадите на герметик;
  • закройте ПЭ крышкой банку 0,8 литра, опустив ПВХ трубку так, чтобы она не касалась дна банки на 2-3 мм.

Теперь нужно закрепить систему около фрамуги.

Система открывания форточки на основе работы автомобильного амортизатора багажника

Расстояние вывешивания 3-х литровой банки ограничивается длиной трубочки. Закрепите ее при помощи гвоздя и проволоки. Маленькую банку закрепите на верхней части вращающейся рамы, закрепив противовес на нижней уличной части рамы. Повышение температуры воздуха внутри большой банки вызовет его расширение, вода будет вытеснена в маленькую банку. Под увеличившимся весом створка откроется. При снижении температуры вода из маленькой банки перельется обратно, противовес закроет раму.

Элементарные устройства, основанные на простых физических процессах, упрощают уход за растениями в парнике.

Полезное видео по теме
